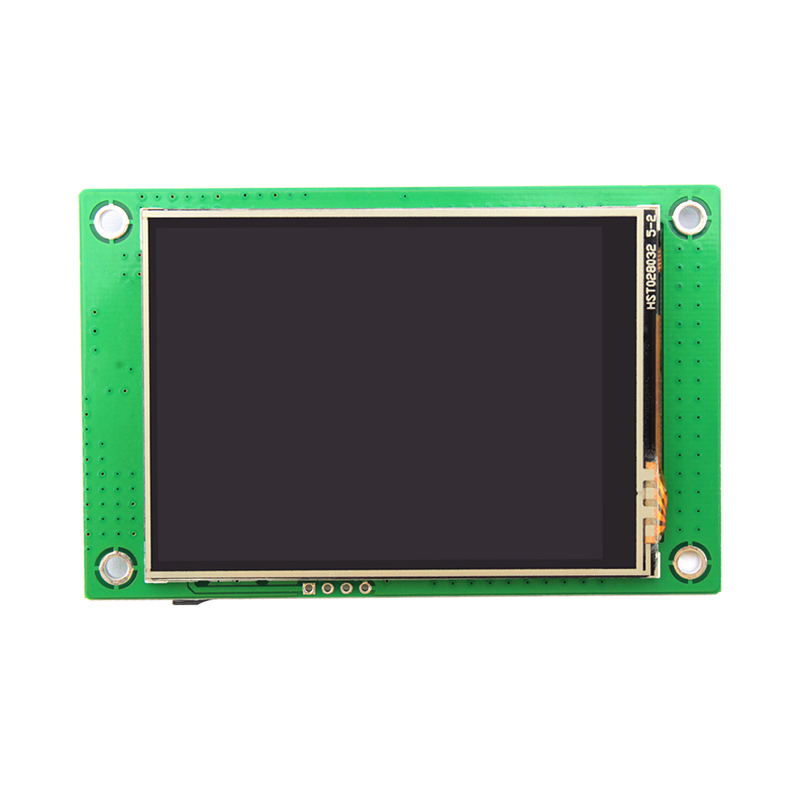

2.8寸串口屏
2021-09-15 13:48:33
产品型号： AST028PA-N/AST028PA-T
通讯端口：一路串口，TTL通讯 RS232（R15贴0R电阻时为RS232通讯，R15空贴时为TTL通讯）
- 产品概述
一、采购信息
型号 | 规格说明 |
AST028PA-N | 2.8寸串口液晶屏，16Mbyte Flash，TTL/RS232通讯，不带TP |
AST028PA-T | 2.8寸串口液晶屏，16Mbyte Flash，TTL/RS232通讯，带TP |
二、产品规格
供电： 5V;
背光调节：不支持
触摸：支持4线电阻式触摸屏;
液晶屏分辨率：320X240;
USB：不支持;
液晶屏： 普通视角，250cd/m2;
通讯：TTL电平串口/RS232通讯，TTL支持5V及3.3V电平;
存储：16Mbyte SPI Nor Flash;
电源：防反接，区分电源正负极;
RTC时钟：支持;
掉电数据保存：不支持;
下载：SD卡下载

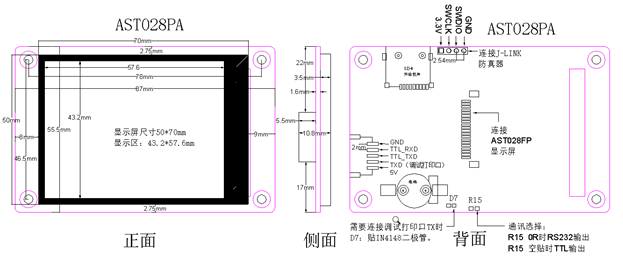

三、产品尺寸
产品尺寸 | 产品型号 | 整机尺寸 | 开孔尺寸 |
2.8寸 | AST028PA-N/T | `87mm×55.5mm×11mm | 46.5mm×78mm |
四、产品参数
产品参数表 | ||
硬件性能 | 型号 | AST028PA |
显示屏 | 2.8″TFT LCD屏 | |
色彩 | 65535色 | |
亮度 | 250 cd/㎡ | |
背光 | LED | |
LED寿命 | 20000小时 | |
触摸屏 | 4线工业电阻触摸屏（表面硬度4H） | |
CPU | 96MHz M0 | |
存储器 | 16Mbyte SPI NOR Flash | |
RTC | 支持 | |
USB端口 | 无 | |
程序下载方式 | SD卡下载 | |
串行通讯端口 | 一路串口，TTL通讯/RS232 （R15贴0R电阻时为RS232通讯，R15空贴时为TTL通讯） | |
电气规格 | 额定功率 | 0.5W |
额定电压 | DC 5V | |
环境规格 | 工作温度 | -20—60℃ |
存储温度 | -40—70℃ | |
环境湿度 | 10—90％RH（无冷凝） | |
抗震性 | 10—25Hz（X、Y、Z方向 2G/30分钟） | |
冷却方式 | 自然冷却 | |

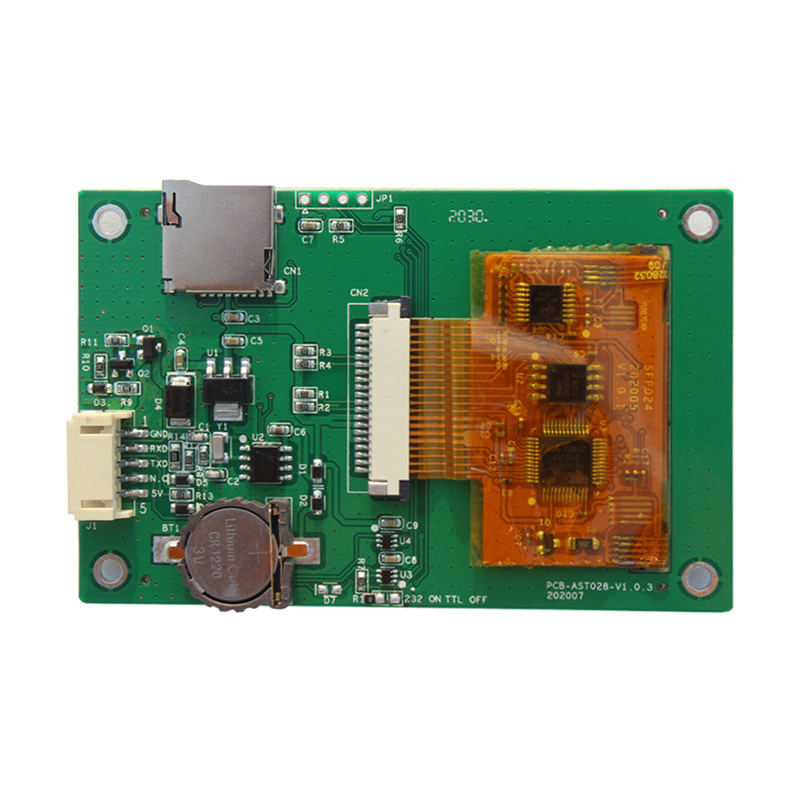

五、Pin脚定义
Pin | 定义 | 说明 |
1 | GND | 电源负极 |
2 | RXD | R15贴0R电阻时为RS232_RXD，R15空贴时为TTL_RXD |
3 | TXD | R15贴0R电阻时为RS232_TXD，R15空贴时为TTL_TXD |
4 | 空 | 调试口TX |
5 | +5V | 高于5.6V自动保护 |
